Dieser Baustein ist ideal um bis zu 16 S/P-DIF Geräte miteinander zu verbinden.
Davon können bis zu 8 Geräte mit Eingang + Ausgang angeschlossen werden (MD-Recorder, Verstärker, PC...), wobei hier auch Geräte mit "nur" Ausgang genutzt werden können (Digitalradio, CD-Player, DVD-Player...)

Beschreibung:
Alle Ein- und Ausgänge sind voll bestückt mit optischen TOSlink Bausteinen. Bis zu 4 Geräte mit "nur Ausgang" und 2 Geräte mit "Eingang + Ausgang" können auch über elektrische Koaxverbindungen angeschlossen werden. Die Koaxmodule werden einfach an die dafür vorgesehenen Pfosten gesteckt und der Signalweg einzeln über Jumper auf der Matrixplatine selektiert. Somit ist es auch möglich, z.B. nur einen der 4 Koaxeingänge des Moduls zu nutzen, somit bleiben die anderen 3 Eingänge als optische erhalten.

Prinzip:
Jeder der 8 Ausgänge kann unabhängig von den anderen Ausgängen auf einen Eingang geschaltet werden.
Wer diesen Satz verstanden hat, wird keine Bedienungsprobleme haben!

Verteiler:
Einerseits könnte eine Quelle mit allen 8 Ausgängen verschaltet sein um zum Beispiel das Digitalsignal eines CD-Players auf 8 verschiedene Geräte (MD-Recorder, DAT, Verstärker...) gleichzeitig zu verteilen.

Kreuzschiene:
Ebenso ist es möglich 8 unterschiedliche Quellen auf wiederum 8 unterschiedliche Geräte zu routen, völlig unabhängig voneinander!

Kaskade:
Dadurch ist auch das Kaskadieren mehrerer Geräte möglich.
Beispiel: Das Signal eines Digitalradios (ADR, DVB) mit einer Samplerate von 48 kHz wird einem MD-Recorder zwecks Konvertierung auf 44,1 kHz zugeführt, und dessen Ausgang wiederum einem PC mit digitaler Soundkarte zur direkten Aufnahme.

Aufbau:
DiAS besteht aus zwei betriebsfertigen Modulen, ist für Selbsteinbau bestimmt und wird ohne Gehäuse, aber voll funktionsbereit, geliefert.

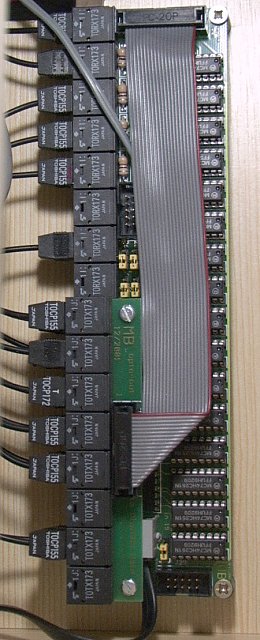

Das Hauptmodul mit allen S/P-DIF Connectoren wird z.B. wie im Bild oben rechts an die Rückwand des Hifi-Regals gebaut, so dass der Weg zu den einzelnen Digitalgeräten nicht weit ist. Das vermeidet unnützen Kabelsalat.

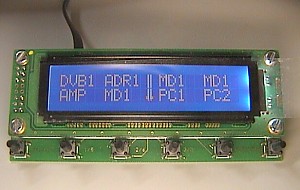

Das Displaymodul (Bild links) wird nur über ein bis zu 10 Meter langes steckbares Kabel an das Hauptmodul gekoppelt. Mit nur 6 Tasten werden alle Funktionen gesteuert!
Nach einem Stromausfall initialisiert sich DiAS auf die zuletzt gewählte Konfiguration!
Die Module dürfen nur über das mitgelieferte Stecker-Schaltnetzteil versorgt werden. Die Stromaufnahme bleibt unter 1A, somit ist ein Dauerbetrieb problemlos möglich.

.
.
