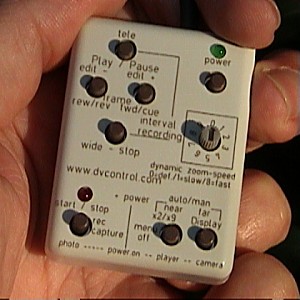

Mini Fernbedienung in der Hand / mini remote in the palm

RM-bare
Die kleinste Fernbedienung für Kameras (und VCR) mit LANC-Buchse

deutschHier ist sie, die nur 40 x 50 x 15 mm kleine Kabel-Fernbedienung, die einfach in die LANC Buchse einer Sony Videokamera oder eines Sony Videorecorders gesteckt wird. Sie erkennt automatisch, ob sich eine Kamera im "Camera"-, im "VTR/Player"- oder im "Photo"-Mode befindet und sendet dementsprechend unterschiedliche Befehle.

Ist die Kamera mit dem Hauptschalter in Position "off", kann der Bediener sogar, ohne den Hauptschalter an der Kamera zu berühren, sie im "Camera"-, im "VTR/Player"- oder im "Photo"-Mode einschalten (nicht bei Modellen, die älter sind als ca. 1995)!

Der Zeitraffer Modus ist wie geschaffen für die Sony HDV Kameras, die über einen Steckplatz für einen Memorystick verfügen. Laufwerkschonend werden die hochaufgelösten Bilder auf dem Memorystick gespeichert und können dann einfach ins Videoschnittprogramm importiert werden.
Nie war es einfacher, einen Zeitrafferfilm zu drehen!


VTR modeCamera modePhoto mode in menu
RM-bare in VTR mode RM-bare in Camera mode RM-bare in Photo mode RM-bare in Menu mode
recstart-stop capture  execute (Canon: --- )
rew/rev/frame rewedit-s. rew    left (Canon: execute)
fwd/cue/frame fwdedit-s. fwdpress short: menu on  menu onright (Canon: select)
stopzoom wide > Zeitraffer Start zoom wide > Zeitraffer Start down
play/pausezoom telezoom teleup
x2 / x9 fwdfocus near > focus auto/man.
  alle Cameras!
focus near  > focus auto/man.
  alle Cameras!
menu off
data displayfocus farfocus far
Stufenschalter:dyn. Zoomgeschwindigkeit Zeitintervall (im Zeitraffer-Mode)
power on/offca. 0,2s ... 0,5s drücken!
power on/off   +   x2/x9 fwd einschalten im "VTR"-Mode
power on/off   +   display    einschalten im "Camera"-Mode
power on/off   +   rec          einschalten im "Photo"-Mode


Die Zoomgeschwindigkeit ist dynamisch in 8 Stufen einstellbar (1..8), wobei der Zoom immer langsam bis zum eingestellten Wert hochfährt und beim Loslassen der Taste wieder sehr weich ausläuft. Damit sind wunderschöne Zoomfahrten ohne abrupten Stop möglich!
Diese feine Abstufung funktioniert allerdings nur mit neueren Cameras ab ca. 1996.
Aber auch mit den Älteren kann man zoomen, meist in zwei Geschwindigkeiten: Stellung 0 für langsames, Stellung 9 für schnelles Zoom (bei sehr alten Modellen, z.B. TR-705, nur Stellung 0).

Die Autofocusumschaltung auto/man. funktioniert bei allen Cameras, egal ob sie einen echten Schalter oder einen Taster für diese Funktion aufweisen.

Der Zeitraffer-Modus wird durch gleichzeitiges Drücken der Zoom-Tasten aktiviert. Der Modus nutzt den "Frame-Recording" Modus der SONY Cameras, das heisst, die Camera muss diesen Modus unterstützen! Er wird im Cameramenü "CAMERA SET" eingeschaltet und bewirkt, dass bei einem Druck auf die "start/stop" Taste genau 5 Frames (Einzelbilder) aufgezeichnet werden (bei manchen Modellen auch nur 2 oder 3 Frames, diesen Wert entnimmt man aus der Bedienungsanleitung des Camcorders). Den ebenfalls im Cameramenü vorhandenen "Interval Recording" Menüpunkt kann man bezüglich Genauigkeit leider vergessen, die Länge der aufgezeichneten Bilder variiert nicht reproduzierbar. Falls der "Frame-Recording" Menüpunkt in Ihrer Camera nicht vorhanden ist, kann er eventuell von uns freigeschaltet werden.

Am Stufenschalter kann man das Intervall einstellen, wobei in Stellung "0" nichts aufgezeichnet wird. Längere Intervalle als 4 Minuten machen keinen Sinn, da die Camera nach dieser Zeit oft schon (je nach Modell) von selbst in Standby schaltet.

Fokus, Blende und Weissabgleich sollten sich auf jeden Fall im manuellen Modus befinden damit die Automatik bei diesen "langen" Abständen das Bild nicht verändert. Optimal ist natürlich eine gleichmässige Beleuchtung des Objekts mit einer Lampe, dann haben äussere Veränderungen keinerlei Einfluss auf den Zeitrafferfilm. Problematisch wird es aber, wenn man z.B. eine Blume beim Aufblühen beobachten möchte, dabei könnte es der Pflanze schnell zu heiss unter einer Lampe werden. Daher ist ein Ansteuerausgang für eine externe Leuchte vorgesehen, der diese 2 Sekunden vor und 1 Sekunde nach der Aufnahme ein- bzw. ausschaltet. Dieses Signal kann an einem 3-poligen Stecker bereitgestellt werden, High- und Low-aktiv, je nach Ansteuerschaltung (Achtung, diese Signale kommen direkt vom µC und müssen extern durch z.B. eine Transistorstufe verstärkt werden!).

Beendet wird der Zeitraffermodus mit Ausschalten der Camera, hierbei wird auch der "Frame-Recording" Modus deaktiviert.

Wenn man den aufgezeichneten Zeitrafferfilm mit nur einem Frame pro Sequenz wiedergeben möchte, stellt man in seiner Videoschnittsoftware als Geschwindigkeit einfach "500%" ein (wenn die Camera jeweils 5 Frames aufzeichnet)!


StellungIntervall [sec]
0aus
110
215
320
430
560
690
7120
8180
9240

Wer eine Camera mit Memorystick sein Eigen nennt, kann die Zeitraffer-Bilderfolge im Photo-Mode auf den Memorystick speichern, ohne das Laufwerk zu beanspruchen und ohne den "Frame-Recording" Mode zu benötigen!
Mit einem 32 MByte Memorystick können bei VGA-Auflösung schon beachtliche Längen erzielt werden.
Weil man dabei nicht immer den Sucher im Auge hat, wird ein voller oder geschützter Speicher oder das Nichtvorhandensein des Memorysticks mit einer blinkenden grünen LED quittiert.

Noch ein paar Worte zum Menü: mit "Menu on" wird das Menü aktiviert und mit "Menu off" beendet - niemals im Cameramenü in der obersten Ebene mit "RETURN" oder einer Taste an der Camera beenden, denn die Fernbedienung kann nicht erkennen, dass der Menü-Modus beendet wurde.
Die Menüsteuerung mit der Fernbedienung hat den Vorteil, dass man die Position der Camera nicht verändert, was zwangsläufig beim Drücken einer Taste am Gehäuse oder gar hinter dem ausklappbaren LCD Bildschirm passieren würde.
Bei den Cameras wird nur "up", "down" und "execute" (entspricht dem Drücken des Menü-Rads) verwendet. Bei Videorecordern hat auch "left" und "right" eine Funktion.

Achtung: Bei neueren Kameras ab ca. dem Jahr 2004 (z.B. PC105, HC-Typen...) sind die Befehle für die Menüsteuerung nicht mehr oder nur noch unzureichend im LANC-Protokoll implementiert - unverständlich und unerfreulich...

Mit einer speziellen Version der RM-bare ist eine synchrone Steuerung mehrerer Cameras oder Videorecorder möglich. Zwei Ausführungen stehen zur Auswahl:
Bei der einfachen Ausführung können mehrere Videorecorder oder Cameras mit zwei externen Tastern synchron für Aufnahme und Stop gesteuert werden. Dazu wird in jedes Gerät eine RM-bare gesteckt und alle RM-bare's mit einer 3-adrigen Leitung zu den beiden Tastern verbunden.
Die Master-Slave Ausführung funktioniert auf eine andere Weise. Es wird zwar auch an jedes Gerät eine RM-bare gesteckt, aber jetzt fungiert eine RM-bare als Master und die restlichen RM-bare's als Slave. Alle Befehle (bis auf die Menüsteuerung), die mit dem Master an den ersten Videorecorder (oder erste Camera) gesendet werden, werden ebenso von allen Slaves sofort synchron ausgeführt. Alle Slaves sind hierbei mit jeweils einer 2-adrigen Leitung mit dem Master verbunden. Egal ob der Master Laufwerksfunktionen wie Play, Pause, Einzelbild, Bildsuchlauf vorgibt oder im Camera-Mode gezoomt oder focussiert wird - die Slaves machen dem Master alles nach!
Synchron heisst hier, dass der Slave eine systembedingte maximale Abweichung von nur 1 Frame zum Master hat!

Die Fernbedienung wird mit der Spannung aus der LANC-Buchse gespeist, daher ist keine Batterie erforderlich. Der Stromverbrauch beträgt nur etwa 10mA, somit wird z.B. der Camcorderakku so gut wie gar nicht belastet!

kundenspezifische ModelleSie können uns aber auch ihre eigenen Vorschläge unterbreiten!

Hier sehen sie Beispiele verschiedener Modifikationen.

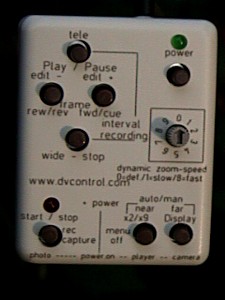

mini remote controlThe little LANC remote control:
RM-bare


englishHere it is, only 40x50x15 mm (approx. 1.5x2x0.6 inch) is the little wired remote control, easily connected with the LANC plug of a Sony videocamera oder a Sony VCR. The "Camera", "VTR/Player" or "Photo" mode is automatically recognized and thus it sends different commands. Is the camera in position "off", the user is even able to power it on in "Camera"-, "VTR/Player" or "Photo" mode without touching the main switch on the camera (not possible with models older than approx. 1995)!


VTR modeCamera modePhoto mode in menu
RM-bare in VTR mode RM-bare in Camera mode RM-bare in Photo mode RM-bare in Menu mode
recstart-stop capture  execute (Canon: --- )
rew/rev/frame rewedit-s. rew    left (Canon: execute)
fwd/cue/frame fwdedit-search fwdpress short: menu on  menu onright (Canon: select)
stopzoom wide > Interval start zoom wide > Interval start down
play/pausezoom telezoom teleup
x2 / x9 fwdfocus near > focus auto/man.
  all Cameras!
focus near  > focus auto/man.
  all Cameras!
menu off
data displayfocus farfocus far
rotary-switch:dynamic zoom speed time interval (in interval mode)
power on/offpress approx. 0,2s ... 0,5s!
power on/off   +   x2/x9 fwd power on in "VTR" mode
power on/off   +   display    power on in "Camera" mode
power on/off   +   rec          power on in "Photo" mode


The zoom speed is dynamically adjustable in 8 steps (1..8) whereas the speed rises slowly to the adjusted value and when you release the button, zoom speed decreases very smooth. The result is a gorgeous zoom drive without abrupt stops!
This fine graduation will only work with modern cameras from 1996 or younger.
But for the older ones there is a compatible two-speed zoom mode: 0 for slow, 9 for fast zoom (maybe only mode 0 with very old models i.e. TR-705).

Autofocus Switching auto/man. works with all cameras, regardless having a real switch or a push button for this function.

The Interval mode is activated by pressing the two zoom keys simultaneously. This mode needs the "frame recording" mode of the SONY cameras, so the camera must support this. It can be activated in the camera menu "CAMERA SET" and makes the camera recording exactly 5 frames by pressing the "start/stop" key (some models only 2 or 3 frames, have a look for this value in your Owner's Manual). Unfortunately you can forget the item (in the same camera menu) "interval recording", the number of recorded frames differs not reproducable. If the item "frame recording" is not available in your camera, there is a chance to be enabled by us.

With the rotary switch you select the interval to be recorded with ("0" is "off"). Longer intervals than 4 minutes don't make sense because the camera, depending on the model, switches itself to standby.

Focus, exposure and white balance should be set to manual mode avoiding image changes by the automatic over long periodes. The optimum is a steady object illumination, so external influences do not cause disturbances in your fast motion film. There could be a problem with biological objects like plants getting too hot under a lamp. Therefore we provide a control signal for an external light thats starts 2 seconds before and 1 second after the recorded frame. This signal can be caught at a three pin plug, high- and low-activ, depending on the (your) ciruit. (Attention, these signals are connected direct to the µC and have to be adapted i.e. with a transistor!).

The interval mode is terminated by a camera power off, the camera "frame recording" mode is also disabled as soon as the camera is powered off.

For a real "one frame playback" use your Video Editing Software with a 500%-speed!


Rotary switch #Interval [sec]
0off
110
215
330
445
560
690
7120
8180
9240

If you are the proud owner of a camera with memorystick, use the Photo Mode and the frames will be saved on the memorystick without stressing the cassette drive and without the need for the "frame recording" mode!
Considerable lengths in VGA resolution can be already achieved with a 32 MByte memorystick.
Because you won't use your viewfinder, a blinking green light informs you that your memorystick is full, writeprotected or not inserted.

Some words to the menu: with "menu on" the menu will appear on screen and must be terminated with "menu off" - never use "RETURN" in the lowest level of the camera menu and never use the menu key on the camera! The remote is not able to detect the external terminating of the menu mode.
The advantage of the remote menu control is of course not to reposition the camera, what would be the result if you press a key at the housing or even behind the LCD screen.
Cameras only use "up", "down" and "execute" (appropriate pressing the menu wheel). VCR's also use "left" and "right" for menu navigation.

With a special version of the RM-bare is a synchronized control of multiple cameras or VCRs possible. Two versions are available:
The Simple version is controled by two external keys for record and stop, for multiple cameras or VCRs. Therefore every device is connected with one RM-bare and all RM-bare's are connected with a three-core wire to the two keys.
The Master-Slave version works in another way. As well as in the Simple version every device is connected with one RM-bare, but now one RM-bare works as Master and all the others as Slave. All commands (except menu control) sent by the Master to the first VCR (or camera) are instantaneously executed by all Slaves which are each connected by a two-core wire with the master. It doesn't make any difference whether the Master demands Play, Pause, Frame, Picture Search or it zooms or focusses in camera mode - the Slaves reproduce everything!
Synchronous means that the Slave has a systematic conditional maximum deviation of only 1 frame to the Master!

The remote control is powered from the LANC plug, there is no need for an extra battery. The power consumption is only approx. 10mA, so the camcorder accu won't be stressed at all!

kundenspezifische ModelleYou can make your own suggestions!

Here you see examples of different modifications.
