Beispiele von Varianten der RM-bare

Mini Fernbedienung kundenspezifisch / custom mini remote

Einfache Ausführung mit nur zwei Tasten:

POWER und
REC / START-STOP
Hier verhält sich die RM-bare im Player-Mode der Videocamera wie im Camera-Mode. Der entsprechende Mode wird automatisch erkannt. Die REC-Taste schaltet hier einfach nur zwischen "REC" und "STOP" hin und her.

Auf Wunsch auch "Eintastenbedienung" mit der Power-Taste: beim ersten Tastendruck schaltet die Camera (oder der Videorecorder) ein und startet sofort die Aufnahme, beim zweiten Tastendruck stoppt das Gerät und wird ausgeschaltet.


Platinenversion der RM-bare

Nur - Platinenversion:

  • nur 55mm x 19mm x 12mm klein (L x B x H)
  • ohne Gehäuse, geeignet zum Selbsteinbau
  • Anschluß der Tasten über ein 26-pol. Flachbandkabel (nicht mitgeliefert)
  • Zoomgeschwindigkeit (dynamisch, also sanfter Anlauf bis zur eingestellten Geschwindigkeit und sanfter Auslauf) über Brücken einstellbar (siehe Tabelle unten)
  • grüne LED: Funktionskontrolle (blinkt wenn keine Aufnahme möglich weil Cassette oder Memorystick fehlt, geschützt oder voll ist)
  • rote LED: Aufnahmekontrolle (auch beim Speichern eines Fotos)
Ader-#Aktion
Camera ModePlayer Mode
1 + 2white balance togglefwd / cue / frame +
3 + 4zoom teleplay/pause
5 + 6backlightrew / rev / frame -
7 + 8zoom widestop
9 +10start/stoprec
11 +12focus nearx2 / x9 / play
13 +14focus fardata display
15 +16toggle camera/photo mode-
17 +18power on
19 +20power off
21 +22white balance manual set-
23 +24photo-
25 +26focus auto/man.-
Platinenversion der RM-bare
Jumper 0 - 1 - 2 - 3Zoom Schalterstellung (s.o.)
open - open - open - open0 (compatible slow)   (default)
close - open - open - open1 (slowest)
open - close - open - open2
close - close - open - open3
open - open - close - open4
close - open - close - open5
open - close - close - open6
close - close - close - open7
open - open - open - close8 (fastest)
close - open - open - close9 (compatible fast)
matrix circuit

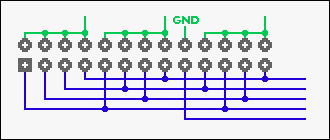

  So ist die Matrix verschaltet.

Ausführung mit langem Kabel statt Tasten:

external remote
VTR modeCamera modeSUB-D Pins
recstart-stop4 - 8
rew / rev / frame -edit-search -7 - 9
fwd / cue / frame +edit-search +4 - 7
stopzoom wide2 - 7
play / pausezoom tele3 - 7
x2 / x9 / playman. focus near8 - 9
data displayman. focus far3 - 8
power on/off1 - 6
power on/off im "VTR"-Mode1 - 6   +   8 - 9
power on/off im "Camera"-Mode1 - 6   +   3 - 8
In dieser Ausführung ist die Tastenmatrix einfach auf einen 9-pol. SUB-D Stecker verdrahtet und ein LANC-Gerät kann von externen Steuerungen kontrolliert werden.

Timersteuerung für eine LANC Camera:

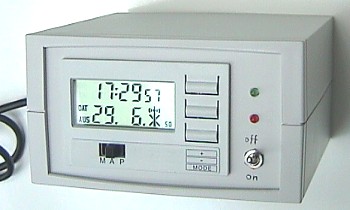

timer remoteDie Timersteuerung wird netzunabhängig von zwei AA Batterien ("Mignon") versorgt.

An dem Uhrenmodul können bis zu 9 Ein- und Ausschaltzeiten eingestellt werden. Zur Einschaltzeit wird die Aufnahme mit der angeschlossenen Camera oder dem Videorecorder gestartet und zur Ausschaltzeit gestoppt und ausgeschaltet.

Über die LEDs wird der Status angezeigt. Wenn z.B. die grüne LED langsam blinkt, ist keine Cassette in die Camera eingelegt oder die Cassette ist schreibgeschützt oder am Ende. Die leuchtende rote LED zeigt den Aufnahmevorgang an.


Die Timersteuerung erkennt selbständig, ob ein Videorecorder oder eine Videocamera am LANC-Kabel angeschlossen ist.
Stromaufnahme (ca.)
Uhr, Timer aus0,07 mA
Aktivierter Timer3 mA
