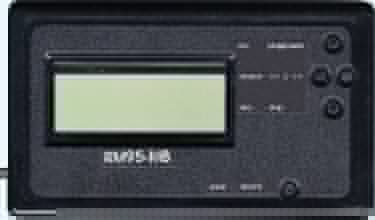

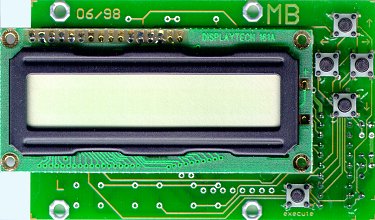

Ansicht von oben / top view | Innenansicht / PCB view |
Diese
Fernbedienung kann als Ersatz für die SONY RM95 (adj. mod.)
verwendet werden. Mit dem Kabel wird sie in die
LANC-Buchse des SONY-Geräts gesteckt (2,5mm) und von
hier mit Strom versorgt. Nach Einschalten hat man die
Wahl zwischen Service-Mode, Kabelfernbedienung oder
andere neue Modi. Auf dem LC-Display wird im Service-Mode Page, Address und Data angezeigt, mit den fünf Tasten werden die zu ändernden oder lesenden Parameter angezeigt und gespeichert. Im normalen Fernbedienungsmodus (Player- und Camera-Mode) sind alle gängigen Funktionen verfügbar. Das LC-Display zeigt hier den Counter, den Laufwerksstatus und die Bandgeschwindigkeit (SP/LP). Wichtig: der echte REC-Code kann im Player-Mode gesendet werden! |
This
remote control is a replacement for the SONY RM95 (adj. mod.).
It is plugged into the SONY device (2.5 mm) which powers
the remote control. After power-on you have the choice
between Service Mode, Wired Remote Control and
other new modes. On the LC-Display you see the contents of Page,
Address and Data which can be read, modified and saved
with the five keys. In the normal wired remote control mode (Player- and
Camera-mode) all normal functions are accessable. The
LC-Display shows the counter, drive status and tape
speed. The important REC-code in the Player-Mode is also implemented! |
[Homepage: http://www.ue-consult.de] |
Kurze Zusatzbeschreibung:Die RM95-MB ist das Werkzeug für die
"DV-in"-Modifikation von SONY-DV-Camcordern und
somit der Schlüssel zur Umrüstung, so daß man über
die FireWire-Buchse digital aufzeichnen kann. Sie ist
entstanden, weil die originale RM95 kaum mehr zu bekommen
ist. Aber selten ein Schaden ohne Nutzen: Die Bedienung
konnte wesentlich vereinfacht werden. Als Kabelfernbedienung kann sie alle wichtigen Funktionen steuern. Im Camera-Modus: start-stop, edit-search und das Zoom, im Player-Modus sind folgende Befehle implementiert: play, pause, stop, rew, fwd, Bildsuchlauf (rev/cue), und natürlich der wichtige REC-Befehl (nicht zu verwechseln mit der roten start-stop Taste am Camcorder). Um DV-Signale nach der "DV-in"-Modifikation mit dem Camcorder über die FireWire-Buchse aufzuzeichnen, ist eine separate REC-Taste notwendig, denn auch mit der Camcorder-Fernbedienung ist nur der start-stop Befehl (im CAMERA-Mode) ausführbar. Im Anzeigefeld der RM95-MB sieht man übrigens immer den Status des Laufwerks und den Counter - je nach Einstellung in der Camera entweder als TimeCode oder als normalen Echtzeitzähler. Nun aber zur wichtigsten Funktion der
Servicefernbedienung, dem Service-Mode. Hier bietet die RM95-MB
die Möglichkeit, einzelne Speicherstellen im Innern des
Camcorders zu ändern. Über die vier kreuzförmig
angeordneten Tasten ist es sehr einfach, an die richtige
Adresse auf der richtigen Seite das richtige Datenwort zu
schreiben. Was das heißt? Im Innern des Camcorders
befindet sich ein kleiner Computer, der holt sich seine
Informationen aus einem Speicher. Dieser Speicher ist in
16 Seiten unterteilt, jede Seite wiederum in 256
Speicherzellen, den sogenannten Adressen. In jeder
Adresse steht eine Information, das Datenwort.
Kompliziert? Nein! Der Bediener der RM95-MB kann
auf diesen Speicher zugreifen. Mit den Tasten
links-rechts wird festgelegt, was man einstellen will
(Seite, Adresse, Daten), mit den Tasten oben-unten wird
der entsprechende Wert eingestellt. Dies ist mit der
originalen RM95, wo verschiedene Laufwerktasten
verschiedene Bedeutungen haben, erheblich
unübersichtlicher. Eine Umprogrammierung auf
"DV-in" geht beispielsweise so vonstatten: RM95-MB
an die LANC-Buchse des Camcorders anschließen und
"Service-Mode" wählen. Der Speicher wird
"geöffnet", indem man auf der Seite 01, in die
Adresse 00 das Datenwort 01 hineinschreibt. Anschließend
wird auf einer anderen Seite und einer anderen Adresse
ein anderer Wert hineingeschrieben. Zum Schluß wird der
Speicher wieder auf Seite 01, Adresse 00 mit 00
"geschlossen". Wenn man konzentriert und ohne
Hast vorgeht, kann gar nichts schiefgehen, nur nicht
unüberlegt ans Werk! Die RM95-MB ist eigentlich "das Werkzeug" für Video-Händler oder Video-Clubs. Ein einzelner Video-Fan wird sich vielleicht nicht wegen einer einzigen Modifikation dieses Werkzeug kaufen wollen: er kann seine Sony DV-Camera auch umprogrammieren lassen und eine passende IR-Fernbedienung dazu erwerben. Dies kostet € 75,-- für die Modifikation und € 35,-- für die FB. Bei Bedarf vorher die Modalitäten absprechen: über Telefon, Fax oder eMail. Interessenten aus der näheren Umgebung können nach vorheriger Terminabsprache auch mit Ihrer Camera persönlich vorbeikommen um die Änderung am gleichen Tag ausführen zu lassen. Angemerkt sei noch etwas sehr wichtiges. Es handelt sich bei der RM95-MB um ein High-Tech-Produkt, das seinesgleichen sucht. Wichtig in diesem Zusammenhang erscheint mir die Tatsache, daß der Entwickler nicht irgendwo unerreichbar in Asien oder sonstwo auf der Welt hinter verschlossenen Türen sein Unwesen treibt. Nein, er ist ein schwäbisches "Käpsele" auf den Autor und Vertrieb jederzeit Zugriff haben. Weiterentwicklungen sind nicht ausgeschlossen sondern beabsichtigt; der technische Support ist gewährleistet (siehe History). Eine solche spezielle Weiterentwicklung ist die RM95-MB
RS. Hier kann der gesamte im Service-Mode
zugängliche Speicher aus dem angeschlossenen SONY-Gerät
in den PC gelesen werden. Das zusätzlich vorhandene
RS-232 Kabel wird an einen PC angeschlossen und mit Hilfe
eines Terminalprogramms können die Daten gespeichert
werden. Diese werden als ASCII-Zeichen übertragen, es
werden bei maximal 16 Pages maximal 4096 Daten gelesen
und gespeichert! Sogar sich ständig ändernde
Speicherstellen werden erfaßt und die verschiedenen
Daten nebeneinander dargestellt! Eine neue Weiterentwicklung ist die RM95-MB AI.
Jetzt kann man den DV-Eingang einer Camera
automatisch freischalten und wieder sperren: ganz einfach, ohne
lange Zahlenkolonnen einzugeben. Und das Beste: dies kann man
so oft machen wie man möchte! Nicht die erste Camera wieder in
den Ursprungszustand versetzen, wenn man den DV-Eingang der anderen
Camera freischalten möchte... |
Short description:The RM95-MB is the "DV-in" tool for
SONY camcorders for digital recording via firewire. It
has been developed because the original RM95 is hardly
available. But don't worry, control is now much easier. The latest development is the RM95-MB AI.
A new sub-menu makes you enable or disable the DV input of
a camera automatically: total easy without typing long digit columns.
And the best news: do this as often as you want! You don't have to
turn your first camera original if you want to enable the DV input of
your other camera... |
Hier können Sie einen Blick in die Bedienungsanleitung der
RM95-MB / RM95-MB AI / RM95-MB RS werfen. |
Here you can have a look at the owner's manual of the RM95-MB / RM95-MB AI / RM95-MB RS. | |
Und im obligatorischen History-File der Software sieht man, daß die
Entwicklung noch längst nicht abgeschlossen ist. |
And in the obligatory software history file you can see that the development is still active. |
Foreign customers, please ask for your RM95-MB / RM95-MB AI / RM95-MB RS price! |
RM95-MB (innerhalb Deutschlands / within Germany) | € 239,-- |
RM95-MB AI (innerhalb Deutschlands / within Germany) | € 249,-- |
RM95-MB RS (innerhalb Deutschlands / within Germany) | € 279,-- |
Fachhändler mit Gewerbenachweis bitte Sonderkonditionen und
Staffelpreise erfragen.
Update Preise innerhalb Deutschlands | update prices outside Germany | |||
Kaufdatum 01.12.1997 - 31.03.1999 | € 49,-- | date of purchase 1997/12/01 - 1999/03/31 | € 49,-- | |
Kaufdatum 01.04.1999 - 30.06.1999 | € 15,-- | date of purchase 1999/04/01 - 1999/06/30 | € 15,-- | |
Kaufdatum ab 01.07.1999 | kostenlos | date of purchase since 1999/07/01 | free | |
Porto (in bar, Eurocheque oder Briefmarken) | € 5,-- | please add for postage | € 10,-- |
Beim Einsenden des Chips für ein Update bitte angeben, ob es sich um eine Fernbedienung mit oder ohne RS-232 Kabel handelt. Einfach die kleine Abdeckung hinten öffnen und den 20-pol. gesockelten Chip vorsichtig mit einer Pinzette oder Schraubenzieher heraushebeln. Am besten von beiden Seiten, damit die Beinchen dabei nicht verbiegen. Den Chip auf ein Stück Styropor stecken, dieses in ein Päckchen und ab damit zur Post! Wenn Sie sich den Eingriff nicht zutrauen, senden Sie uns die komplette Fernbedienung zu. Ohne den Originalchip ist kein Update möglich. |
Please tell us whether your remote control has the RS-232 cable, when you send us the chip for update. Open the little back door and pull out carefully the 20 pin chip in the socket with a pince or a screwdriver. Pull on both sides, so the pins won't be damaged. Press the chip on a piece of styropor do this in a little packet and send it to us! If you don't want to change the chip yourself, send us the complete remote control. No update is possible without the original chip. |
Hier die Adresse für die DV-in Modifikation
von vorhandenen Sony DV-Camcordern und die Bezugsadresse für die
RM95-MB sowie deren Updates: |
Here is the contact to your RM95-MB or the updates: | ||||
ue-consult Günther Holzhofer Stuttgarter Straße 46 - 48 73430 Aalen (GERMANY) Fon +49-(0)7361-62623 Fax +49-(0)7361-69506 email: gh@ue-consult.de |
|||||
|
|||||
[Homepage: http://www.ue-consult.de/] |
